Beskrivning
Denna enhet är avsedd att användas för träning i ett laboratorium för elektriska maskiner.

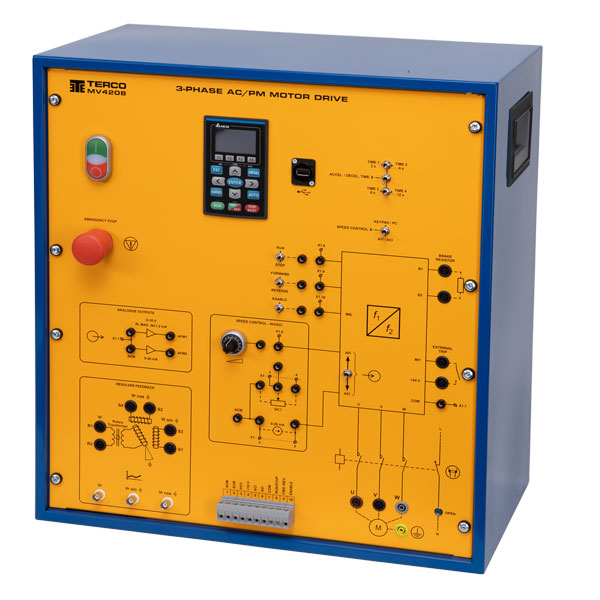

3-fas AC/PM-motordrivningen är en VFD (Variable Frequency Drive) optimerad för att

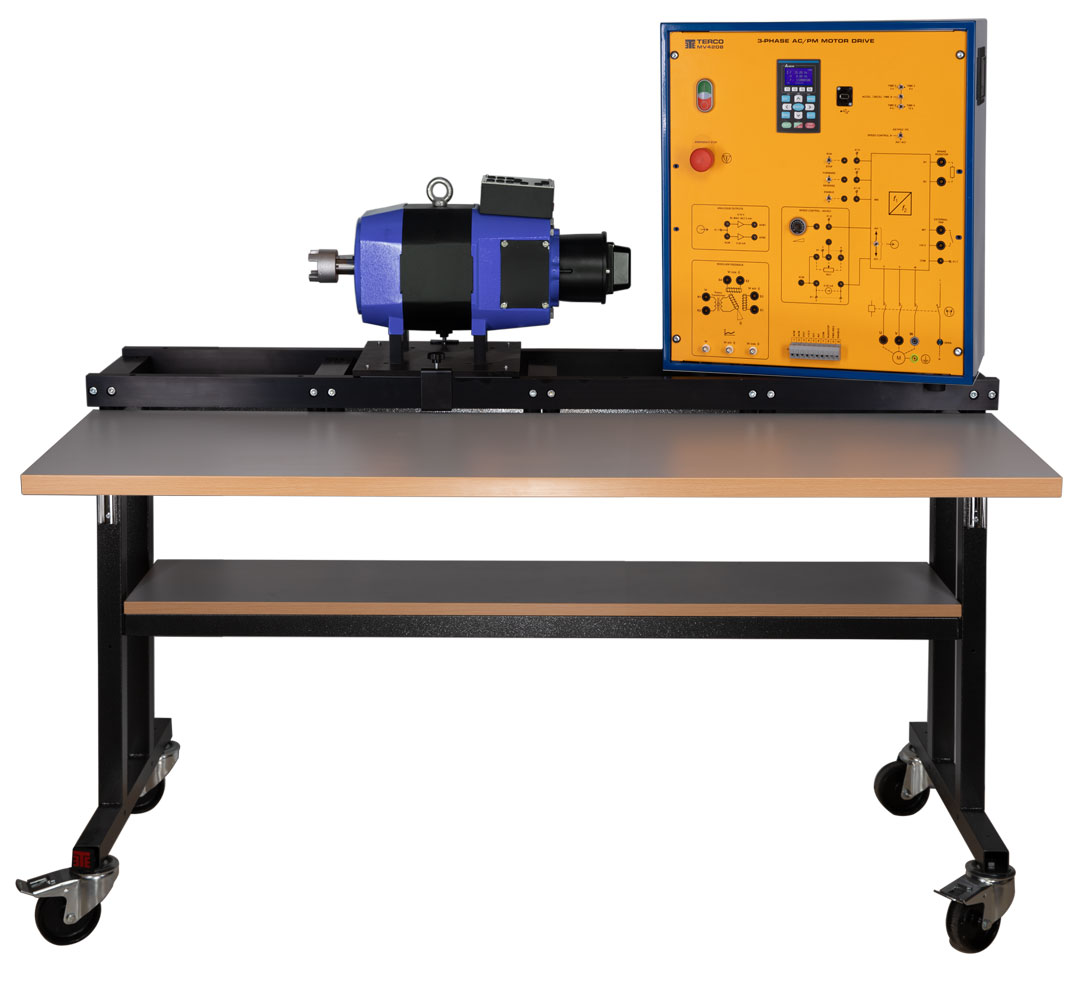

användas tillsammans med Tercos 3-fas Permanent magnetmotor MV1022 med en resolverfeedback
VFD är utrustad med en resolverfeedback tillvalskort som standard.
Det är möjligt att konfigurera om enheten för användning med andra typer av
motorer, till exempel en induktionsmotor. Standardkonfigurationen är för 3-fas PM-motor.
Teknisk specifikation
| Matningsspänning: | 3 x 400 VAV | 50/60 Hz |
| Säkring: | 3x10A / 250 VAC. | Långsam, Patronsäkring |
| Nätkontroll: | PÅ/AV-brytare frontpanel | |
| Märkström: | 6.5 A | |
| Nominell uteffekt: | 4.8 kVA | |
| Nominell utström: | 6.0 A | |
| Tillämplig motoreffekt: | 2,2 kW, 3 hk | |
| Överbelastningskapacitet: | 150% av märkutgångsström, 1 min var 5e min. 180% av nominell effekt nuvarande 3 sek var 30e sek. | |
| Dimensioner: | (b x h x d) 512 x 560 x 280 mm | |
| Vikt : | 23 kg | |
